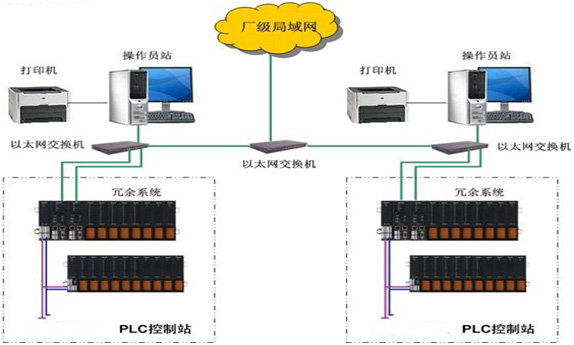

系统结构图
可编程逻辑控制器（PLC）特点。
1.使用方便，编程简单
采用简明的梯形图、逻辑图或语句表等编程语言，系统开发周期短，现场调试容易。可在线修改程序，改变控制方案而不拆动硬件。
2.功能强，性能价格比高
一台小型PLC内有成百上千个可供用户使用的编程元件，有很强的功能，可以实现非常复杂的控制功能。它与相同功能的继电器系统相比，具有很高的性能价格比。PLC可以通过通信联网，实现分散控制，集中管理。
3.硬件配套齐全，用户使用方便，适应性强
PLC产品已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。PLC的安装接线也很方便，一般用接线端子连接外部接线。PLC有较强的带负载能力，可以直接驱动一般的电磁阀和小型交流接触器。
4.可靠性高，抗干扰能力强
PLC采取了一系列硬件和软件抗干扰措施，具有很强的抗干扰能力，平均无故障时间达到数万小时以上，可以直接用于有强烈干扰的工业生产现场。
5.系统的设计、安装、调试工作量少
PLC用软件功能取代了继电器控制系统中大量的中间继电器、时间继电器、计数器等器件，使控制柜的设计、安装、接线工作量大大减少；PLC的梯形图程序采用顺序控制设计法来设计，编程方法有规律，容易掌握；PLC完成了系统的安装和接线后，在现场的统调过程中发现的问题可通过修改程序解决，大幅度减少系统的调试时间。
6.维修工作量小，维修方便
PLC的故障率很低，且有完善的自诊断和显示功能。PLC或外部的输入装置和执行机构发生故障时，可以根据PLC提供的信息迅速地查明故障的原因，可迅速地排除故
