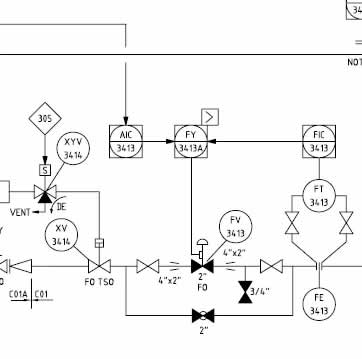

今天我给大家简单介绍一下复杂回路中关于调节阀输出高低选的问题，可能会有同学对这个题目还不是很了解，如下图1所示，调节阀FV3413的阀门开度由两个PID控制回路AIC3413和FIC3413共同作用,FV选择两个PID控制回路中较大的OP输出，遇到这种情况，我们该怎么处理呢？接下来我给大家介绍一个功能块OVRDSEL就可以搞定了。

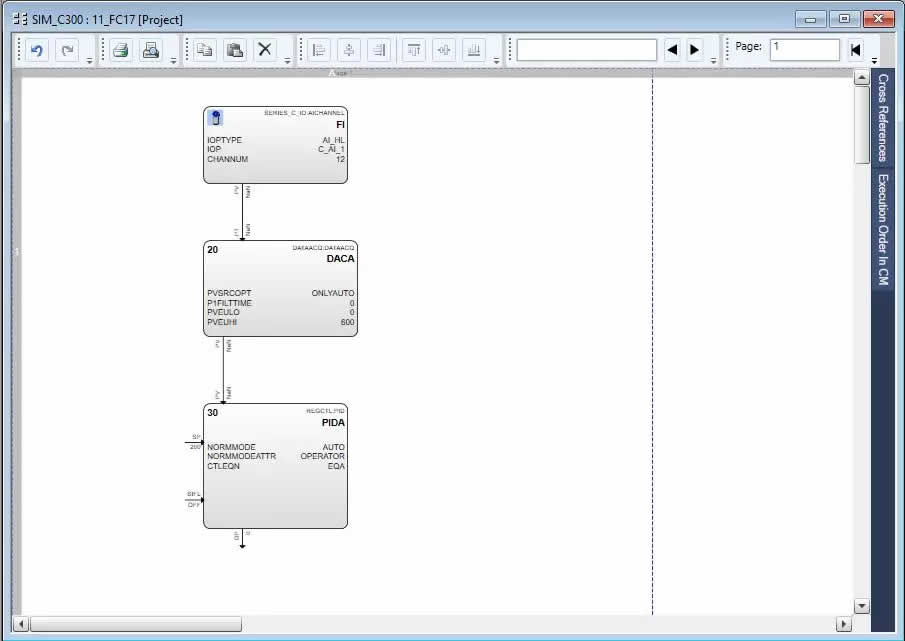

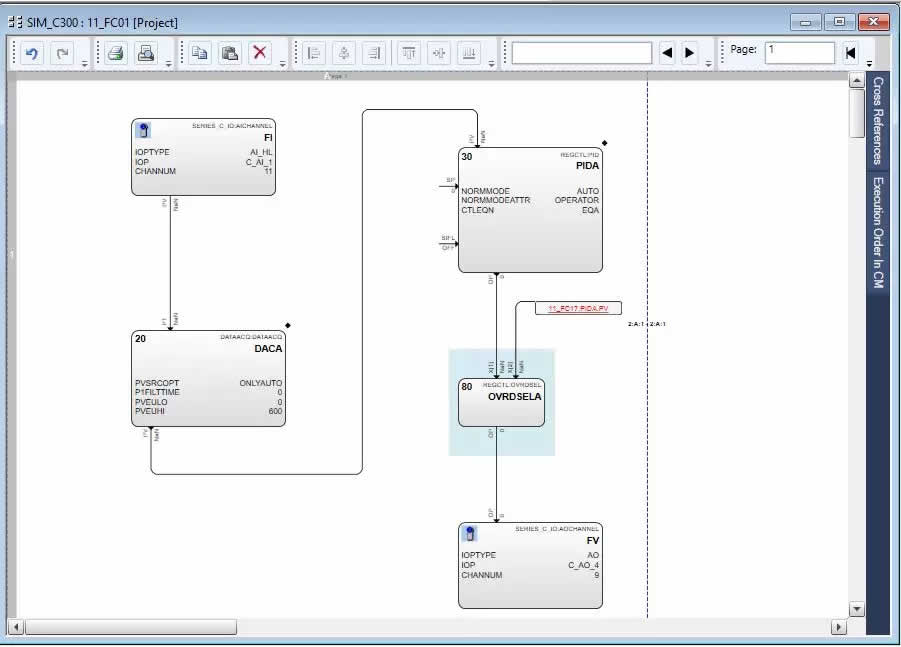

接下来我用11_FC01和11_FC17 为例给大家说一下组态过程，首先我们创建好两个PID控制回路，如下图所示，在11_FC01回路中我们添加功能块OVRDSEL(在REGCTL中)，缺省OVRDSEL块只有2个输入，最多可以有4个输入。如图3所示连接对应管脚。

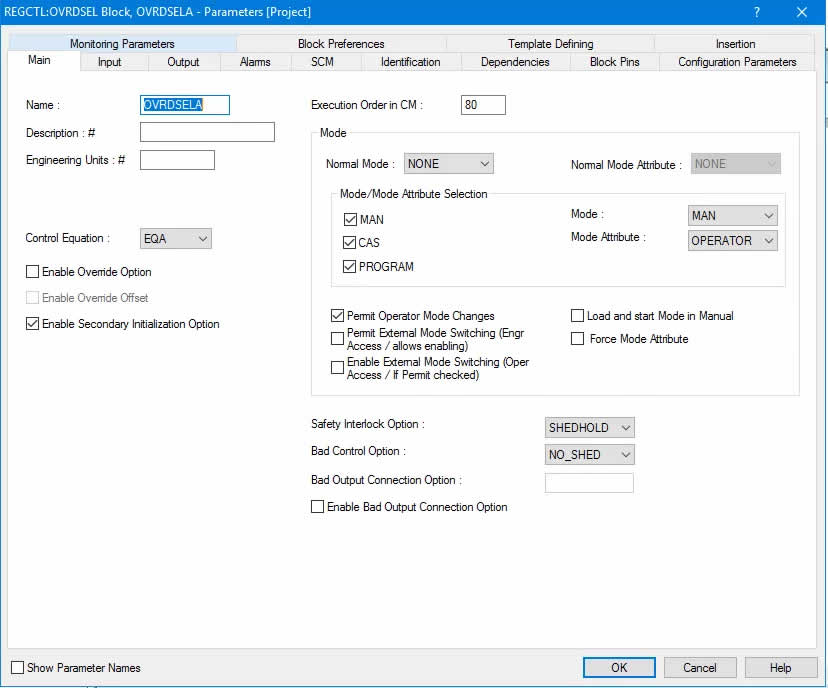

打开OVRDSEL功能块的属性对话框，在MAIN界面下，大家找到Control Equation，通过下拉选择EQA/EQB.其中EQA为高选，即将选择两个PID的OP中较大的OP作为阀门的输出。EQB为低选，即将选择两个PID的OP中较小的OP作为阀门的输出。
