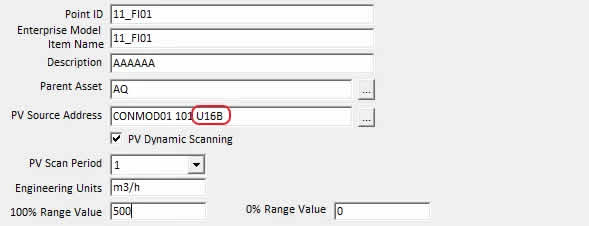

今天给大家介绍一下用户自定义数据格式的问题，大家应该都知道在现场除了PKS控制系统之外，我们可能还会用到其他控制系统比如PLC,SIS等等，当两个系统之间需要进行数据交换，这样就需要两个系统之间进行通讯，通讯过程中模拟量的数据传递过程中我们不但要写明数据的地址，还需要指定数据传递的类型（具体组态过程参考课程内容，这里不做赘述）， 如下图1所示:

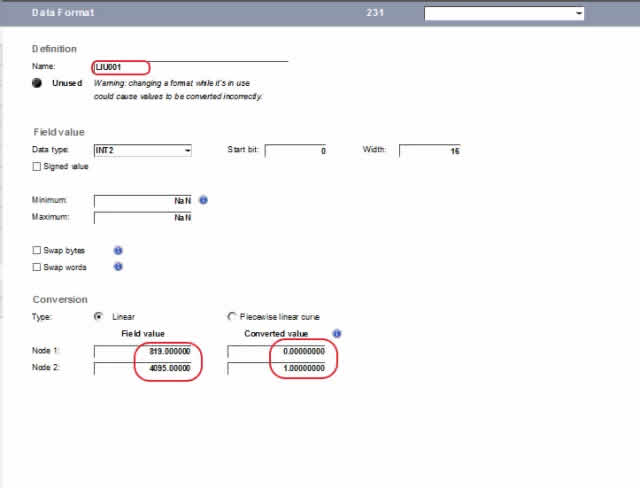

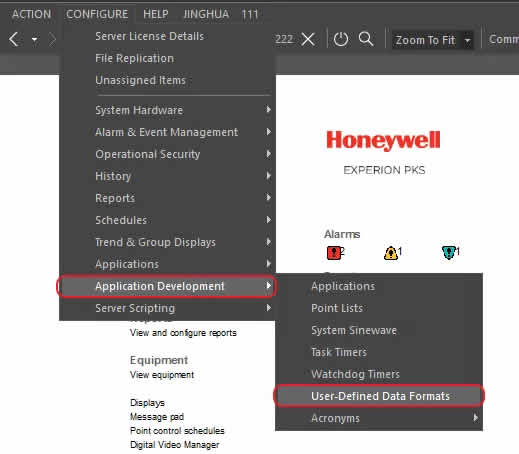

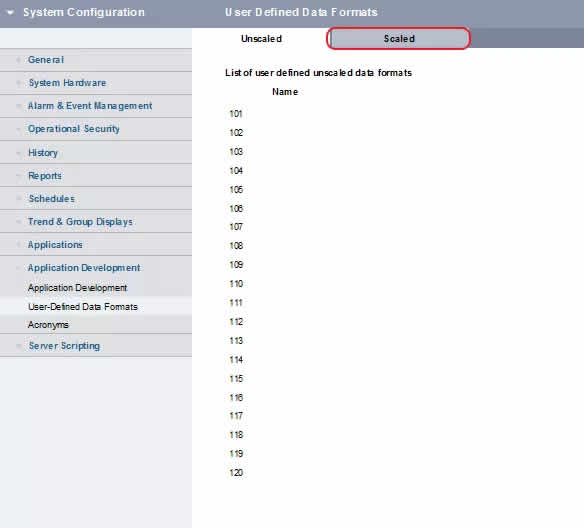

SCADA控制系统为用户提供了多种标准的数据格式，例如整型格式有u15B ( 0-32767), U16B(0-65535),S16B ( -32768-32767),C16或0(不做量程转换)等等，实数格式有real等。但是在实际应用中我们可能会遇到一些特殊的数据格式，例如PKS与康吉森TRICON控制系统进行通讯时，对方发送的数据量程为819-4095，不是我们的标准数据格式，此时就需要我们自定义数据格式去接收对方的数据。 在STATION上选择Configure>Application Development>User-Defined Data Formats打开自定义数据格式画面，在这里我们选择scaled，具体设置如下图2，Scaled与Unscaled的区别就在于是否将我们转换后得到的值再与quick builder中我们组态的工程量程进行线性转换。

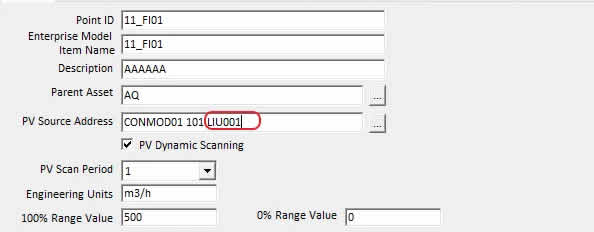

组态完成后，此时我们使用的LIU001这个数据格式就和我们的S16B,U16B等一样，都是我们的一种整型数据格式。

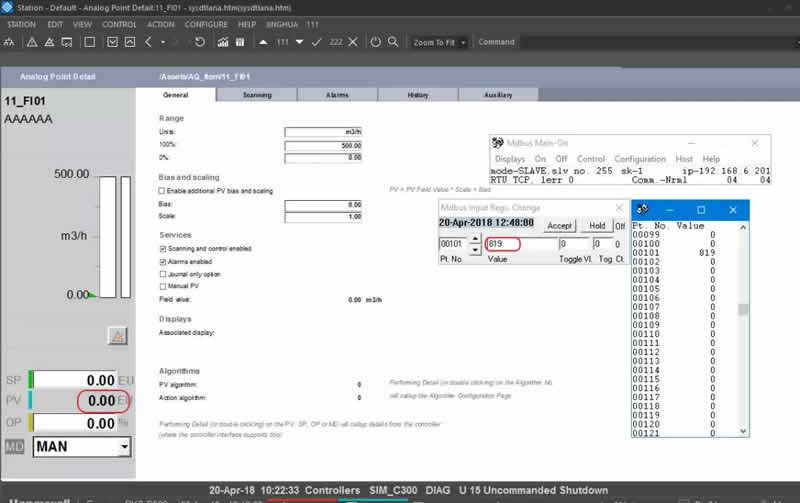

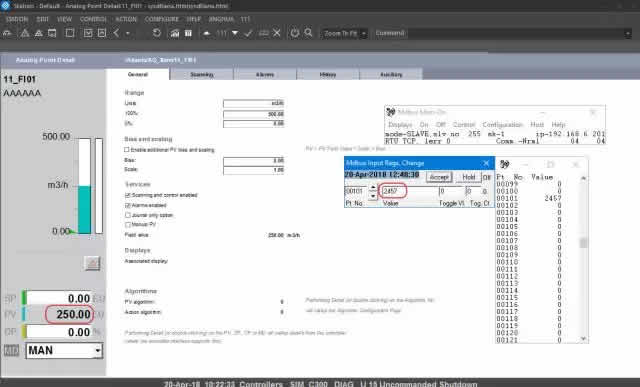

下面我们使用仿真软件来模拟，当对方送过来819的时候，对应我们组态的量程下限，当对方送过来2457时，对应我们组态的量程一半，当送过来4095的时候，对应我们组态的量程上限。
