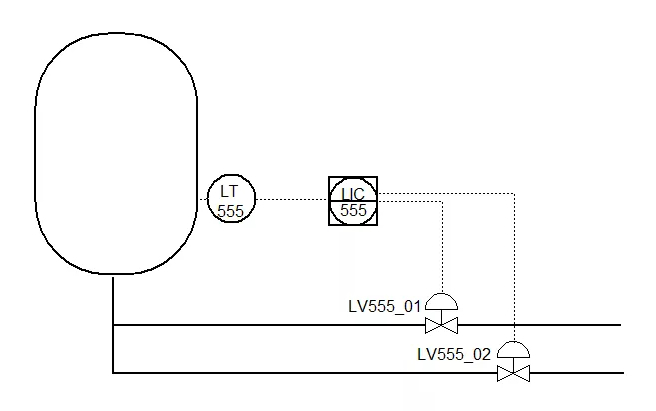

今天我们给大家介绍标准分程控制回路的做法。分程控制一般用于单个阀门的可调比无法满足实际工艺需要的情况下。我们用多个阀门并联，由一个调节器统一进行控制，从而增大可调比。如下图

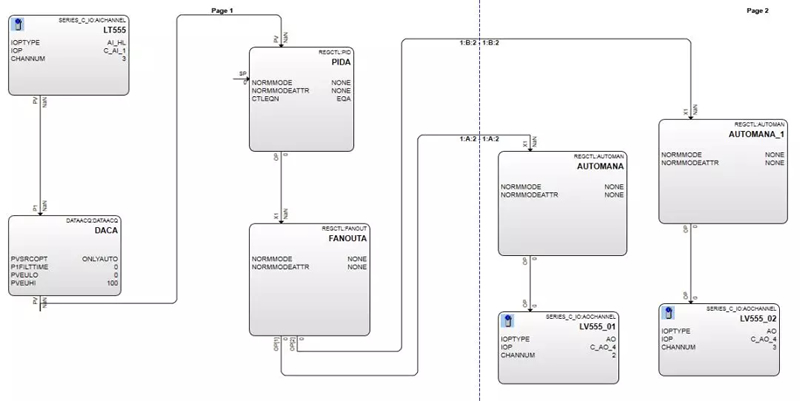

液位控制，我们用调节器LIC555对阀门LV555_01和LV555_02进行控制调节，这是一个典型的分程控制案例。标准分程控制回路组态如下图：

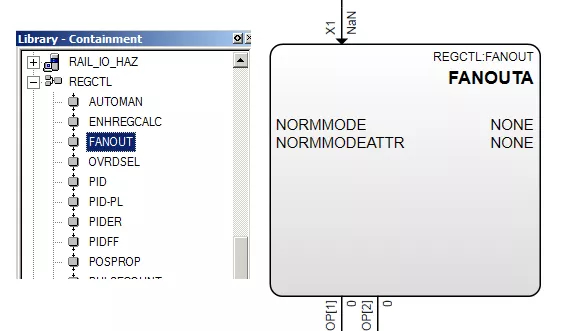

其中FANOUTA为分程控制主要的特性功能块，它的作用是实现1个OP对多个现场设备的调节。
该功能块组态时要建立输入X1与多个输出OP之间的关系。

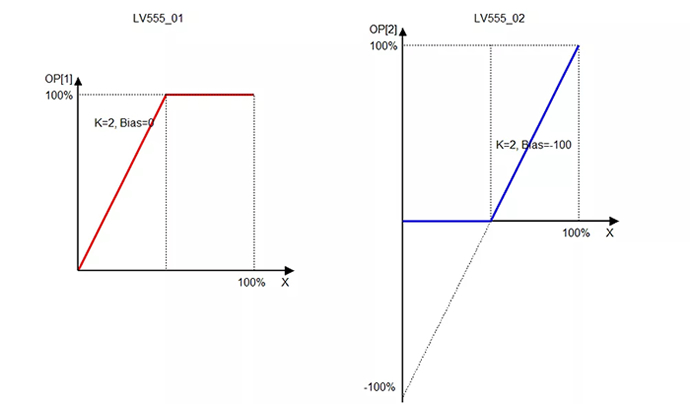

我们假设当PID调节器的OP在0-50%范围内变动的时候我们开动LV555_01号阀门，此时02号阀门处于全关状态；当PID调节器的OP超过50%，也就是01号阀即便全开也不满足流量需要的情况下，保持01号开，开始动用02号阀门，进一步加大出料流量。01号和02号阀门的开度与PID调节器OP的函数关系如下：

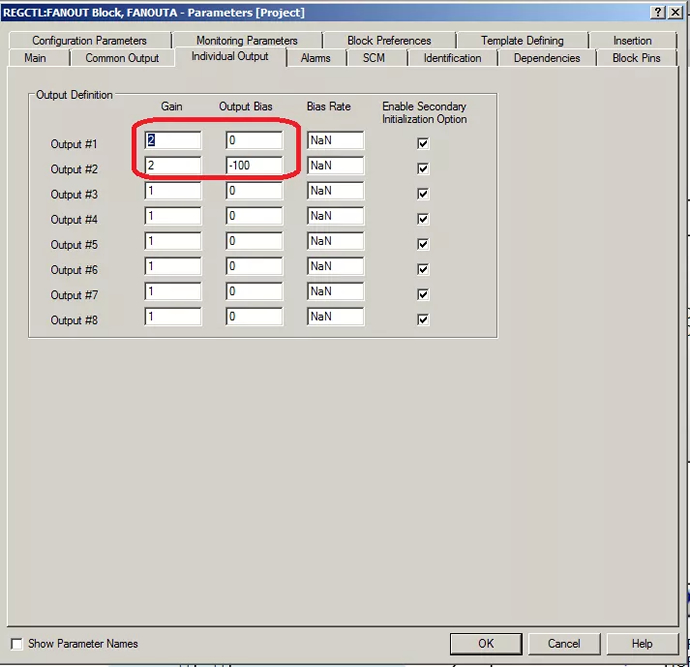

所以我们在FANOUTA的属性窗口设置好该函数关系，

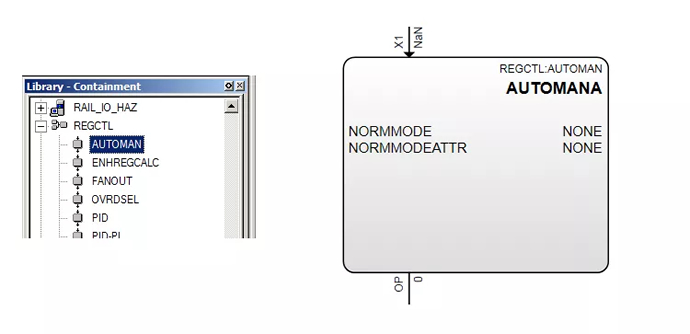

到这，分程控制的功能基本就做完了，OP[1]和OP[2]可以通过AO去现场控制阀门开关。但是为了手动调节的方便，我们还需要在FANOUTA和AO之间添加手操器AUTOMANA功能块

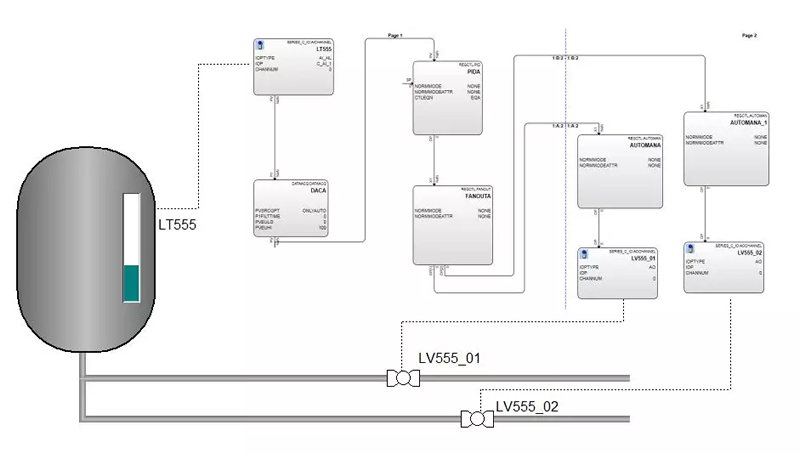

分程控制回路的工作原理如下图：

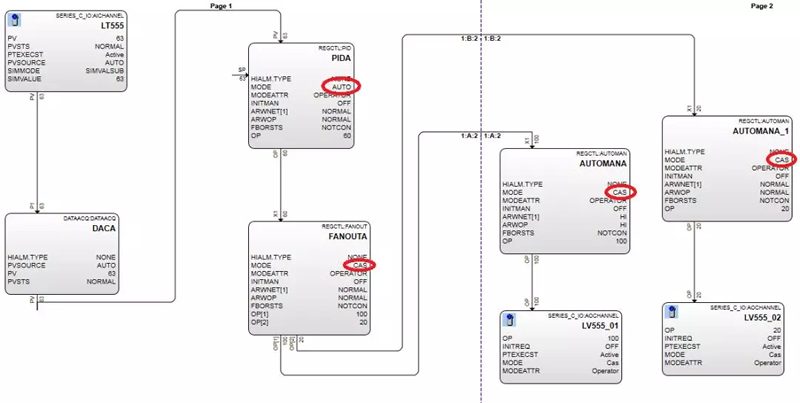

到这位置分程控制回路组态就完成了，我们可以运行一下看看效果
注意模式的投用。PID调节器为AUTO，FANOUTA和AUTOMANA通常都需要投为CAS。
