在PKS标准课程中，涉及到的经典控制组态案例包括4个，它们是：数据采集回路，PID控制回路，串级控制回路，设备控制回路。限于课时，我们挑选了这最常用的四种控制回路的案例给大家，介绍了控制策略组态的方法。
现场还有一些常用的控制组态案例，很多用户课后也会询问。因此为了方便大家学习（最主要是避免你们私下拿这些问题来烦我~~
）我会在后续小课堂中再给大家补充四种常用的控制组态案例。它们分别是流量累计回路，分程控制回路，流量补偿回路以及比值控制回路。将会分为四讲呈现给大家。欢迎大家关注。
经典控制案例系列

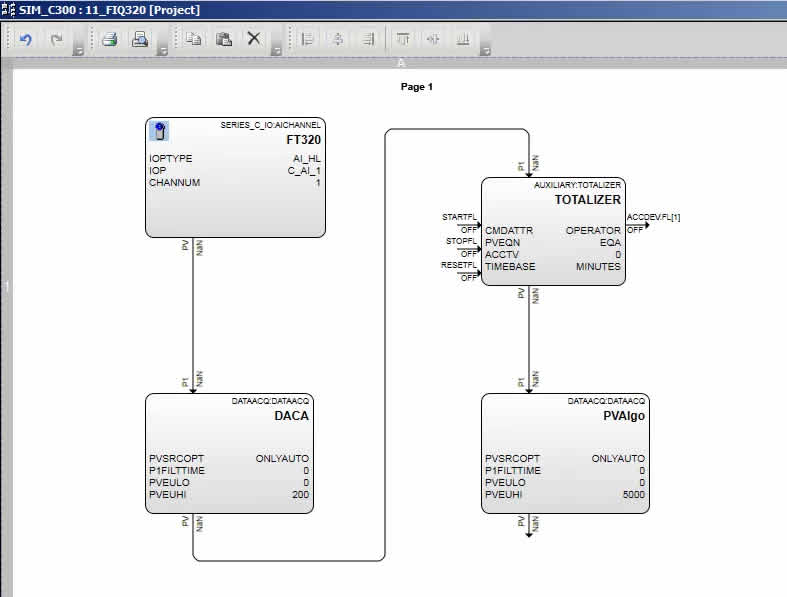

今天我们首先给大家介绍第一种控制回路的案例，流量累计回路。标准流量累计回路的组态如下图：

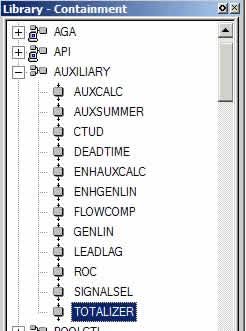

流量累计回路当中最重要的功能块Totalizera，位于Library的如下位置

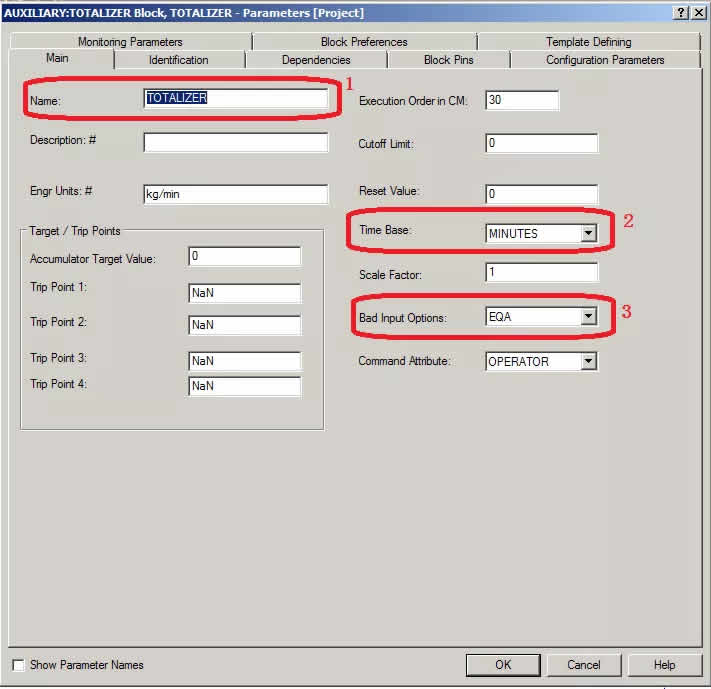

放置到CM中，打开功能块属性，组态累计相关的参数值，如图：
1、在标准回路当中就像课上的DACA和PIDA一样，流量累计块的命名也是固定的，必须为Totalizer（如上图）。
2、Time Base必须和流量值的时间单位设置的一模一样。比如我们观察到流量的单位为kg/min，时间单位为分钟，因此Time Base必须为minutes，如果选择错误，选成了hours或者seconds，那么累计值就会慢60倍或快60倍。

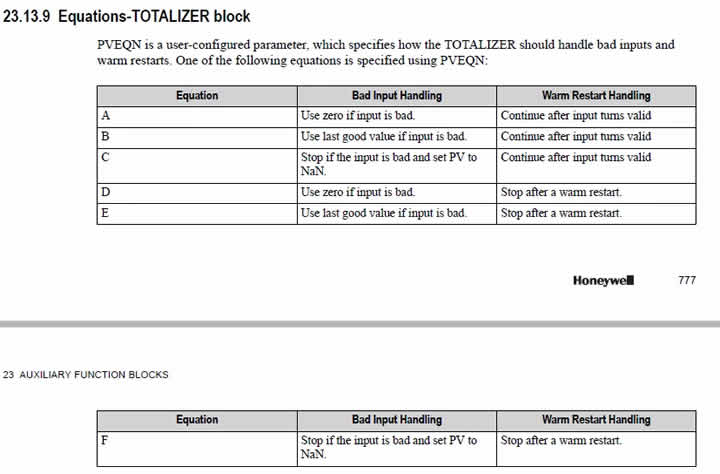

3、Bad Input Options 指的是当流量PV为Bad的时候，以及控制器warm restart的时候，累计值该怎么处理，直接贴手册里的介绍在这。
这三个主要参数设置之后，累计功能大体就完成了。

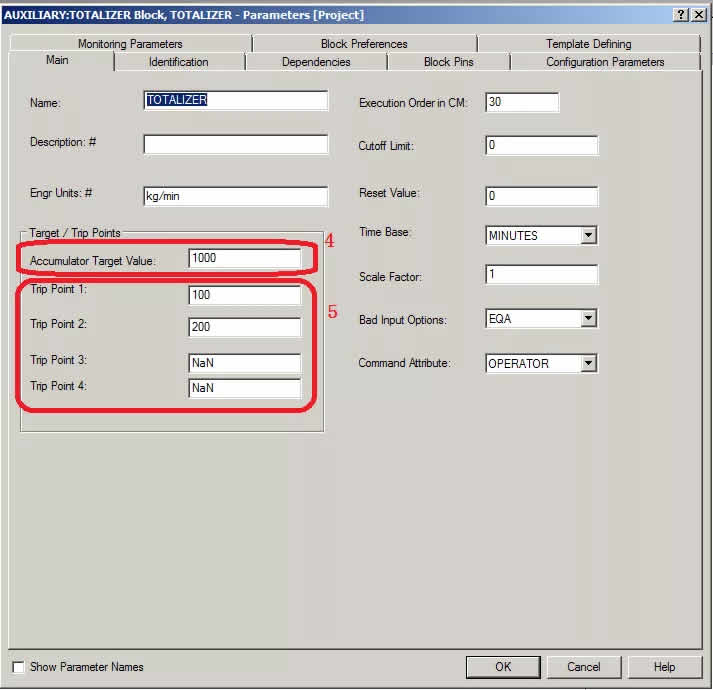

除了以上三个重要参数，流量累计还有几个比较常用的参数和功能。如图

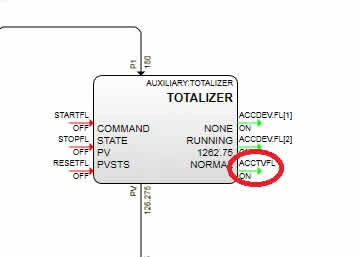

4、累计目标值，可以给累计值设立一个目标，比如为1000kg，当累计超过1000kg的时候，对应的开关ACCTVFL会由off变为on
5、累计里程值，共4个，每个里程值和一个开关ACCDEV.FL相对应。比如我将1号里程值Trip Point 1 设置为100，表示当累计值累积到距离target value还有100（也就是累计值超过900的时候）的时候，ACCDEV.FL[1]由off变为on，2号里的200也类似，当累计值超过800的时候，ACCDEV.FL[2]由off变为on。
标准的流量累计回路我们还需要添加第四个功能块，如图
PVAlgo是什么功能块？其实它和DACA是一样的，都是DATAACQA。命名也是固定的，必须为PVAlgo。该功能块的作用是用于指示累计值。PVAlgo里的pv就是实际在系统标准面板上的累计值。

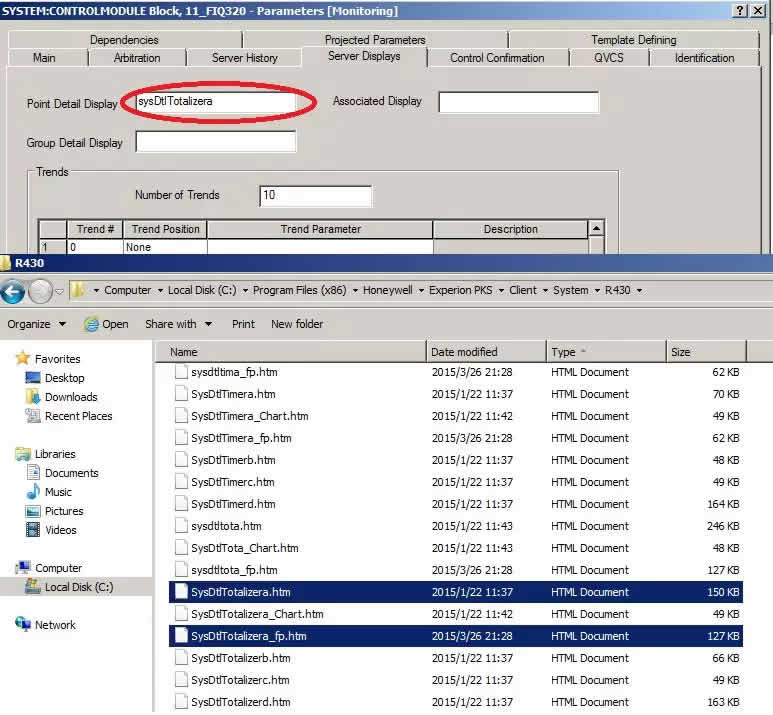

最后，我们不能忘记，要将累计回路和标准化界面sysdtltotalizera相关联，如图。

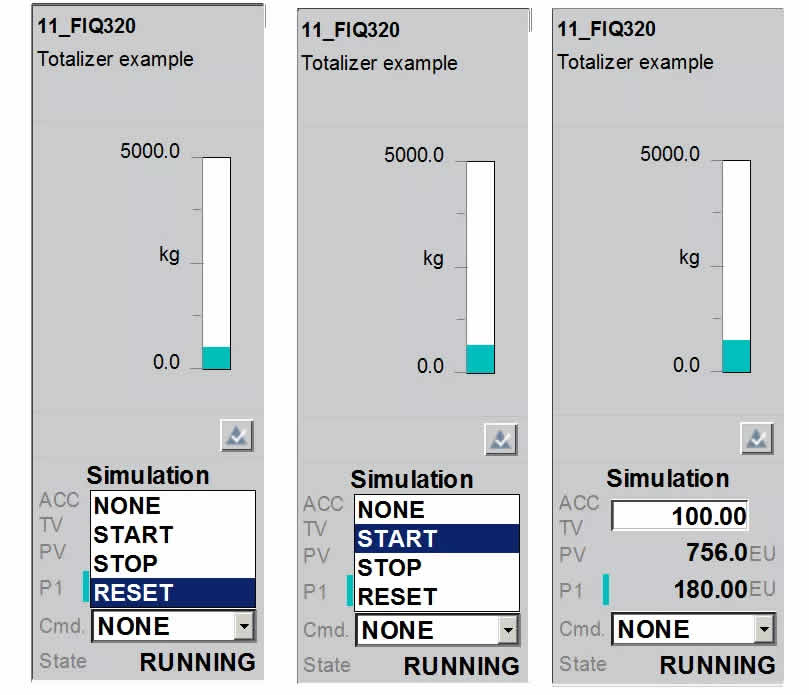

这样，流量累计回路就做好了，我们可以调出细目画面，通过Command参数对其发出指令，如图
